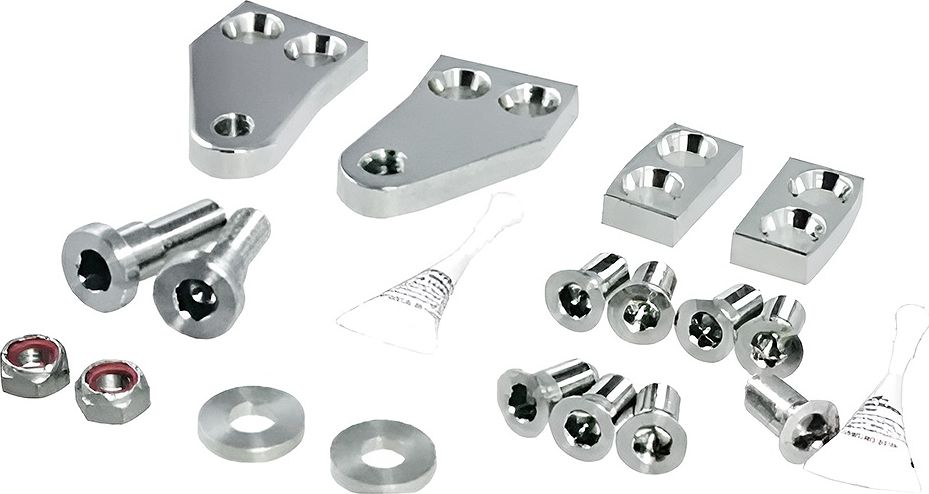

Адаптер (ha6804) для tournament 2

Новое поколение гидроцилиндров серии «Tournament» для мощных подвесных двигателей.
Универсальные цилиндры для управления двумя, тремя, четырьмя и более подвесными двигателями одновременно.

Таблица применимости гидроцилиндров приведена ниже.

Примечания:
• Схема установки, приведенная во вложении, может измениться в зависимости от: высоты установки двигателя, толщины транца, расположения крепежных болтов, диапазона регулировки угла наклона двигателя, размеров двигателя.
• Если смещение осей двигателей по высоте составляет 76 мм или более, необходимо проконсультироваться с производителем (Teleflex Canada).
• Длина тяги должна быть подобрана в соответствии с рекомендациями производителей двигателей таким образом, чтобы оси винтов слегка сходились внутрь или расходились наружу (в соответствии с рекомендациями поставщика двигателя). Соответственно, необходимо вычесть или прибавить некоторую длину из/к измеренному номинальному расстоянию между центрами двигателей.
• Рекомендации основаны на рекомендованных производителями двигателей минимальных расстояниях между центрами двигателей, отклонение от данных рекомендаций может вызвать необходимость ограничить ход гидроцилиндров и/или диапазона угла наклона двигателя — необходимо проконсультироваться с производителем (Teleflex Canada).
• Гидроцилиндры должны быть подключены только параллельно. Последовательное подключение не допускается! Единственное исключение — если вместо жестких тяг используется «liquid tie bar» (перепускной клапан для регулирования схождения осей гребных винтов).
Производитель: «SeaStarSolutions» (ранее «Teleflex»), Канада.
